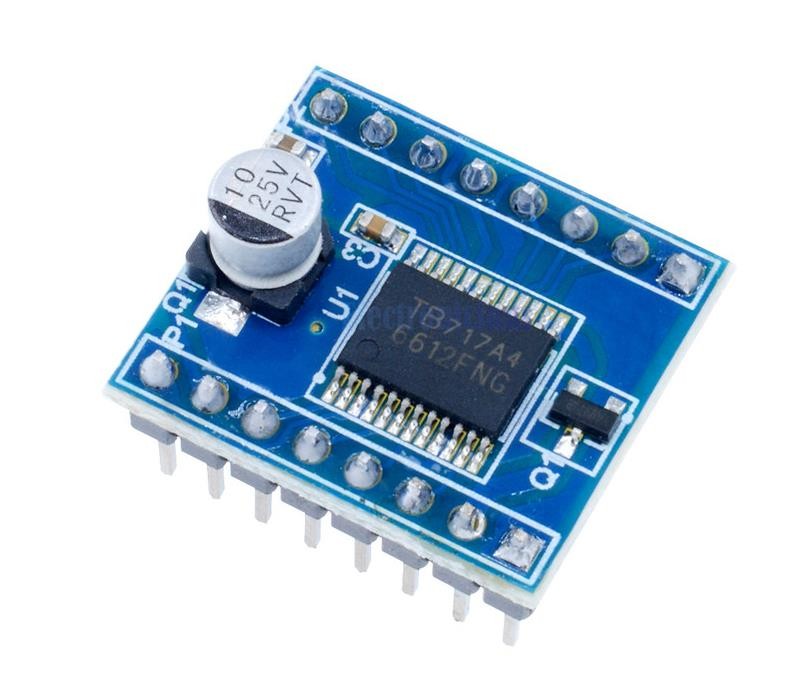

Gyrrwr Modur TB6612FNG Modiwl Gyda Pherfformiad Uchel Ultra Maint bach 3PI Cefnogi
1, Nodweddiadol
1) .TB6612FNG a ddefnyddir yn y dyluniad yn ddyfais gyrru newydd yn gallu rheoli dau fodr DC bidirectional yn annibynnol, mae ganddo lefel uchel o integreiddio, tra bod darparu gallu cynhyrchu digonol, perfformiad gweithredol a defnydd ynni hefyd yn cael manteision, felly mae integreiddio miniaturization o'r system reoli modur, gall fod yn ddelfrydol fel dyfais gyrru modur.
2). Mae ganddi bont uchel MOSFET-H cyfredol, gall allbynnau cylched deuol gyrru dau modur.
3) .TB6612FNG allbwn uchaf fesul sianel 1.2 Ymgyrch barhaus ar hyn o bryd, dechrau brig ar hyn o bryd 2A / 3.2 A (pwls pwls / parhaus parhaus); 4 math o ddulliau rheoli modur: Ymlaen / Gwrthdroi / Brake / Stop; Mae PWM yn cefnogi amleddau hyd at 100 kHz; modd gwrthdaro; cylched darganfod foltedd isel sglodion a chylched gwasgu gwastraff thermal; tymheredd gweithio: -20 ~ 85 °; SSOP24 pecyn SMD bach.
2, Ceisiadau
Yn gyfystyr â defnyddio uned rheoli trydan modur TB6612FNG a DC, a'i gymhwyso yn y system robot symudol olwyn yn y gyriant gwahaniaethol. Dangosodd profion rhedeg fod y cyfuniad hwn o ddyfeisiau a cheisiadau SCM i sicrhau rheolaeth gyrru modur sefydlog a hyblyg. Mae TB6612FNG yn cyflawni o ran gallu integreiddio, perfformiad ac allbwn i gynnal cydbwysedd gwell ar gyfer dylunio modur DC, deuol a datblygu system reoli ddigidol.
3, Paramedrau
Voltiau cyflenwi (VCC): 5V
Voltedd cyflenwad modur (VM): 5V ~ 13.5V
Rhyngwyneb:
Mewnbwn AIN1.AIN2 Channel A
Allbwn AO1.AO2 Channel A
Mewnbwn BIN1.BIN2 Channel B
BO1.BO2 Allbwn Channel B
Trwy reoli ar gyfer lefelau gwahanol Arduino AIN1, AIN2 neu BIN1, BIN2 i gyflawni cyfuniadau gwahanol o swyddogaethau.
Mae cyflymder modur yn cael ei reoli gan PWM.
Ⅶ, Rhagofalon
Ni ddylai foltedd mewnbwn fod yn fwy na 13.5V, fel arall efallai y bydd niwed i'r cylched.
Roedd y pecyn yn cynnwys:
Modiwl 1 * TB6612FNG Gyrrwr Modur Ddeuol ar gyfer Arduino STM32 ARM Ymateb L298N
